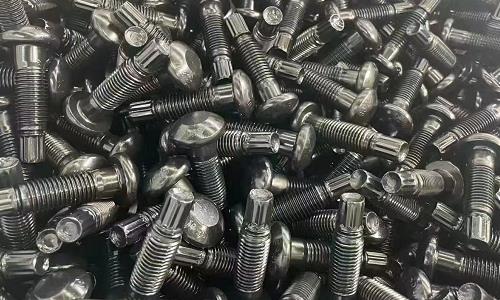

對(duì)于緊固件螺絲的來(lái)說(shuō)，表面處理是不可避免的一道工序，很多廠商在詢問(wèn)有關(guān)緊固件螺絲的表面處理方式，我們根據(jù)了解總結(jié)出有關(guān)緊固件螺絲的表面處理常見(jiàn)方式有八種形式，如:發(fā)黑（發(fā)藍(lán)）、磷化、熱浸鋅、達(dá)克羅、電鍍鋅、鍍鉻、鍍鎳和滲鋅。其緊固件螺絲表面處理是通過(guò)一定的方法在工件表面形成覆蓋層的過(guò)程，其目的是賦以制品表面美觀、防腐蝕的效果等。

緊固件螺絲八大表面處理方式：

1. 發(fā)黑（發(fā)藍(lán)）

將待發(fā)黑處理的緊固件置于溶液槽(145±5℃)的氫氧化鈉(NaOH)和亞硝酸鈉(NaNO2)氧化劑中加熱、氧化，使金屬緊固件表面生成一層帶有磁性的四氧化三鐵(Fe3O4)薄膜，厚度一般為0.6—0.8μm呈黑色或藍(lán)黑色。壓力容器用緊固件HG/20613-2009和HG/T20634-2009標(biāo)準(zhǔn)均要求發(fā)藍(lán)處理。

2. 磷化

磷化是一種化學(xué)與電化學(xué)反應(yīng)形成磷酸鹽化學(xué)轉(zhuǎn)化膜的過(guò)程，所形成的磷酸鹽轉(zhuǎn)化膜稱之為磷化膜。磷化的目的主要是：給基體金屬提供保護(hù)，在一定程度上防止金屬被腐蝕；用于涂漆前打底，提高漆膜層的附著力與防腐蝕能力；在金屬冷加工工藝中起減摩潤(rùn)滑使用。壓力容器用大直徑雙頭螺柱標(biāo)準(zhǔn)要求磷化處理。

3. 熱浸鋅

熱浸鋅是將除銹后的鋼構(gòu)件浸入600℃左右高溫融化的鋅液中，使鋼構(gòu)件表面附著鋅層，鋅層厚度對(duì)5mm以下薄板不得小于65μm，5mm及以上厚板不小于86μm。從而起到防腐蝕的目的。

4. 達(dá)克羅

達(dá)克羅是DACROMET譯音和縮寫，簡(jiǎn)稱達(dá)克羅、達(dá)克銹、迪克龍。國(guó)內(nèi)命名為鋅鉻涂層，是一種以鋅粉、鋁粉、鉻酸和去離子水為主要成分的新型的防腐涂料。不存在氫脆問(wèn)題，并且扭矩—預(yù)緊力一致性能很好。如不考慮六價(jià)鉻的環(huán)保問(wèn)題，它實(shí)際上適用于高防腐要求的高強(qiáng)度緊固件。

5. 電鍍鋅

電鍍鋅，行業(yè)內(nèi)又稱冷鍍鋅，就是利用電解，在制件表面形成均勻、致密、結(jié)合良好的金屬或合金沉積層的過(guò)程。與其他金屬相比，鋅是相對(duì)便宜而又易鍍覆的一種金屬，屬低值防蝕電鍍層，被廣泛用于保護(hù)鋼鐵件，特別是防止大氣腐蝕，并用于裝飾。鍍覆技術(shù)包括槽鍍（或掛鍍）、滾鍍（適合小零件）、藍(lán)鍍、自動(dòng)鍍和連續(xù)鍍（適合線材、帶材）。

電鍍鋅是商業(yè)緊固件常用的鍍層。它比較便宜，外觀也較好看，可以有黑色、軍綠色。然而，它的防腐性能一般，其防腐性能是鋅鍍（涂）層中的。一般電鍍鋅中性鹽霧試驗(yàn)在72小時(shí)之內(nèi)，也有采用特殊封閉劑，使得中性鹽霧試驗(yàn)達(dá)200小時(shí)以上，但價(jià)格貴，是一般鍍鋅的5-8倍。 結(jié)構(gòu)件用緊固件一般有彩鋅和白鋅，比如8.8等商品級(jí)螺栓。

6. 鍍鉻

鍍鉻主要是提高表面硬度，美觀，防銹。鉻鍍層具有良好的化學(xué)穩(wěn)定性，在堿、硫化物、硝酸和大多數(shù)有機(jī)酸中均不發(fā)生作用，但能溶于氫鹵酸(如鹽酸)和熱的硫酸中。因鉻不變色，使用時(shí)能長(zhǎng)久保持其反射能力而 銀和鎳。

7. 鍍鎳

鍍鎳主要是耐磨、防腐蝕、防銹、一般厚度較薄的工藝分為電鍍和化學(xué)兩類。

8. 滲鋅

粉末滲鋅技術(shù)的原理是，將滲鋅劑與鋼鐵制件置于滲鋅爐中，加熱到400 ℃左右，活性鋅原子則由表及里地向鋼鐵制件滲透。與此同時(shí)，鐵原子由內(nèi)向外擴(kuò)散，這就在鋼鐵制件的表層形成鋅鐵金屬間化合物，即鍍鋅層。
